Projektbezeichnung : Stadtilm NB BW 7-Ilmtalbrücke
Auftraggeber : DEGES GmbH
Auftraggeber : DEGES GmbH
Projektbeschreibung :

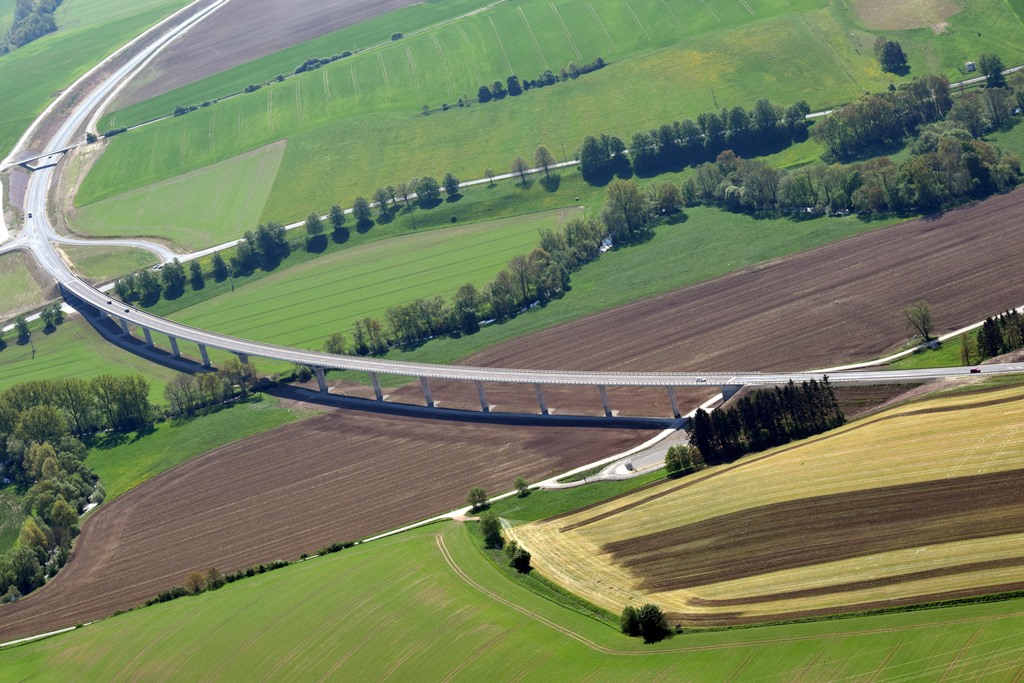

Neubau des Brückenbauwerkes 07 (Ilmtalbrücke im Zuge der B90n über den Ilmtalweg (Wirtschaftsweg), die Ilmaue und die B87n.
Der Ilmradweg (Wirtschaftsweg) soll im Zuge dieser Baumaßnahme auf einer Länge von ca. 930 m verlegt bzw. ausgebaut werden.

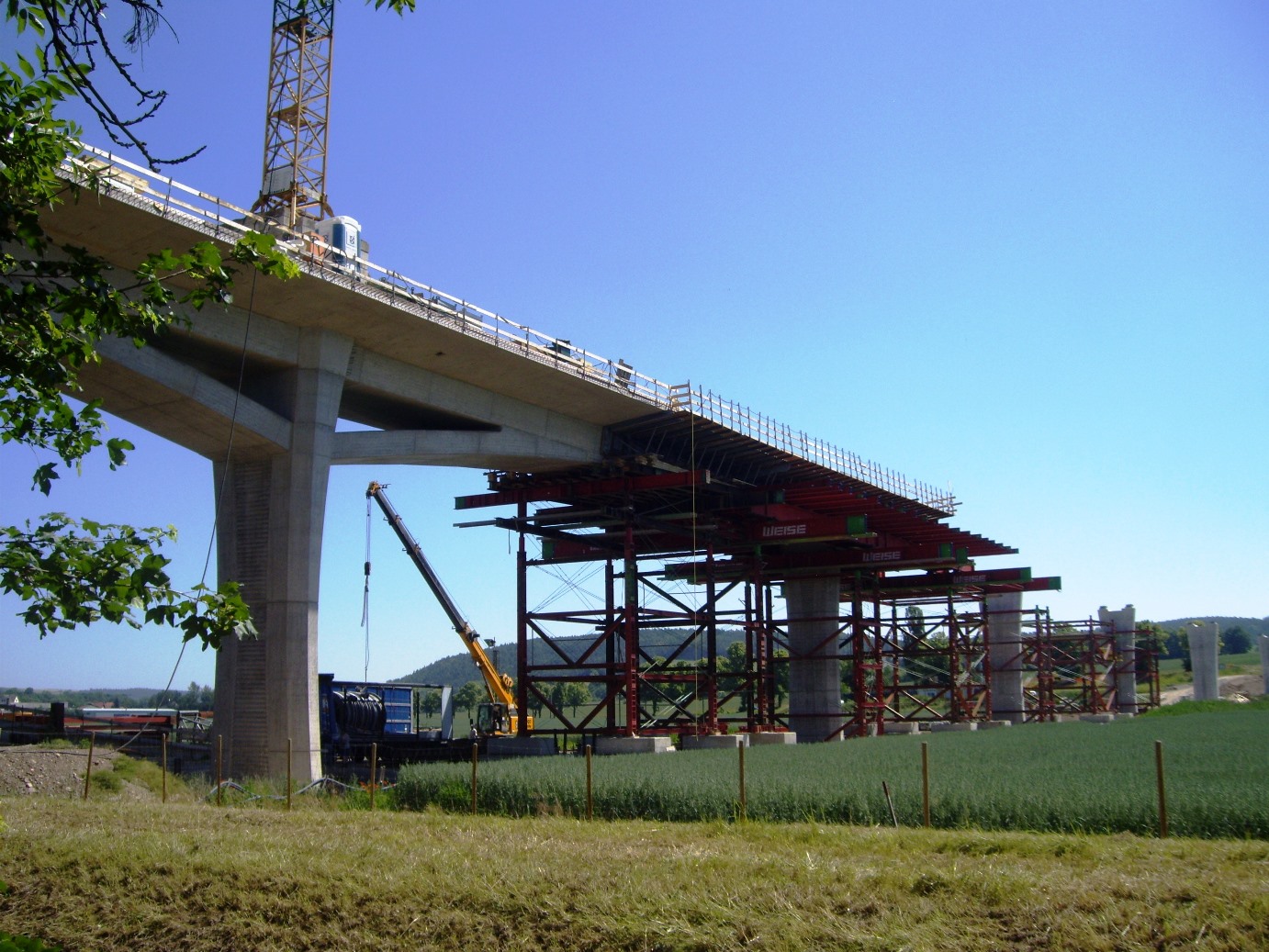

Das Bauwerk ist als Durchlaufträger über 15 Felder konzipiert und wird als einstegiger Spannbetonplattenbalken mit Vouten neben der Hauptöffnung ausgebildet.
- Baubereich Brückenbauwerk 07 :
von Bau-km 3+630 bis Bau-km 4+305 (Achse B 90n).
- Baubereich Ausbau / Verlegung Ilmradweg:
von Bau-km 0+000 bis Bau-km 0+755,847 bzw.
von Bau-km 0+000 bis Bau-km 0+170 (Achse Ilmradweg)
Hauptabmessungen
- Einzelstützweiten: 32,5 - 5x39,5 - 47,50 - 75,00 - 47,50 - 5x39,5 - 32,5 m
- Gesamtstützweite: 630,0 m
- Nutzbreite: 11,60 m
- Konstruktionshöhe: 1,92 m
- Brückenfläche: 7.308 m²
Volumen der Bauleistung: 8.639.154,92 € netto
Bauzeit : 31 Monate, 16.01.2015 bis 31.07.2017
